Más allá de la velocidad: cómo los engranajes de alta velocidad están revolucionando la maquinaria moderna

I. Introducción

La búsqueda implacable de la eficiencia y el rendimiento en la maquinaria moderna ha empujado los límites del diseño de ingeniería. Desde el rugido de un motor a reacción hasta el zumbido de una turbina de planta de energía, la capacidad de transmitir energía de manera confiable y eficiente a velocidades de rotación cada vez mayores es primordial. Esta demya ha colocado Engranajes de transmisión de alta velocidad A la vanguardia de la innovación mecánica. Estos no son simplemente engranajes que giran rápidamente; Son componentes meticulosamente diseñados diseñados para funcionar de manera efectiva y confiable en condiciones extremas, donde los diseños de engranajes convencionales fallarían rápidamente.

Los engranajes de transmisión de alta velocidad son habilitadores críticos del avance tecnológico. Facilitan una mayor densidad de potencia, lo que permite que se transmita más energía a través de componentes más pequeños y más ligeros. Esto se traduce directamente en una mayor eficiencia en varias industrias, incluidos los sectores automotriz aeroespaciales, generación de energía y de alto rendimiento. Al reducir el tamaño general y el peso de la maquinaria, estos engranajes contribuyen a sistemas más compactos, eficientes en combustible y ágiles. Este artículo profundizará en los principios fundamentales, consideraciones de diseño intrincadas, técnicas de fabricación avanzada, diversas aplicaciones y emocionantes tendencias futuras que dan forma al mundo de los engranajes de transmisión de alta velocidad.

II. Fundamentos de la transmisión de engranajes

A. Principios de equipo básico

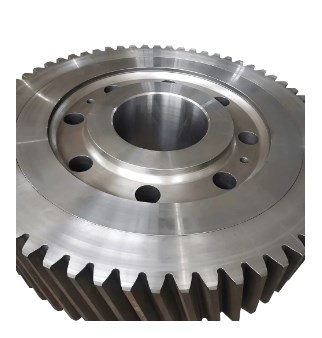

En su núcleo, los engranajes son componentes mecánicos con dientes que se mezclan para transmitir el movimiento rotativo y el par de un eje a otro. Comprender la terminología básica del equipo es crucial: el círculo de tono es el círculo teórico sobre el cual se rodan los engranajes de apareamiento sin deslizarse; el módulo Define el tamaño de los dientes del engranaje; el ángulo de presión dicta el ángulo en el que se transmite la fuerza entre los dientes de malla; y el ángulo hélice (para engranajes helicoidales) se refiere al ángulo de los dientes en relación con el eje del engranaje. Mientras que existen varios tipos de engranajes, engranajes helicoidales se usan predominantemente en aplicaciones de alta velocidad debido a su operación más suave y más tranquila y una mayor capacidad de carga en comparación con los engranajes de los rigor. El relación de engranaje determina la reducción o aumento de la velocidad, mientras que el transmisión de par La capacidad define la cantidad de fuerza de rotación que se puede transferir.

B. Desafíos a altas velocidades

Los engranajes de operación a altas velocidades de rotación introducen un conjunto único de desafíos formidables:

1. Aumento de cargas y vibraciones dinámicas: A medida que aumentan las velocidades, incluso las imperfecciones o desalineaciones menores pueden conducir a fuerzas dinámicas significativas, causyo vibraciones y ruido excesivos.
2. Generación de calor y gestión térmica: La fricción entre los dientes de mezcla y la agitación de aceite dentro de la caja de cambios generan calor sustancial. El manejo térmico efectivo es crucial para prevenir la degradación del material y la descomposición del lubricante.
3. Reducción de ruido: La operación de alta velocidad produce inherentemente más ruido. El diseño para una operación tranquila es esencial, especialmente en aplicaciones como Aerospace.
4. Desafíos de lubricación: Mantener una película lubricante adecuada entre los dientes que se mueve rápidamente se vuelve difícil. Problemas como el agitado de aceite (donde el aceite en sí genera resistencia y calor) y garantizar suficiente espesor de película para evitar el contacto de metal a metal son críticos.
5. Material fatiga y desgaste: Las tensiones cíclicas a altas frecuencias aumentan significativamente el riesgo de fatiga material. El desgaste de la superficie, las picaduras y el rasguño también son importantes preocupaciones.
6. Requisitos de precisión de fabricación: Las tolerancias para engranajes de alta velocidad son excepcionalmente ajustados. Cualquier desviación puede conducir a una falla catastrófica.

Iii. Consideraciones de diseño para engranajes de alta velocidad

Superar los desafíos de la operación de alta velocidad requiere un diseño e ingeniería meticulosos.

A. Optimización de la geometría del engranaje

La optimización de la geometría del engranaje es primordial para una operación de alta velocidad suave, eficiente y duradera:

• Modificación del perfil: Técnicas como alivio de la punta and alivio de la raíz se aplican al perfil del diente para garantizar un compromiso y desconexión más suaves, reduciendo las cargas de impacto y el ruido.
• Modificación de plomo: Para los engranajes helicoidales, las ligeras modificaciones en el ángulo de la hélice a lo largo de la longitud del diente pueden compensar las desviaciones bajo carga, asegurando un contacto uniforme.
• Selección de ángulo de hélice: Un ángulo de hélice óptimo para los engranajes helicoidales equilibra la distribución de la carga, el empuje axial y las características de ruido.
• Optimización del ángulo de presión: El ángulo de presión influye en la resistencia del diente, las tensiones de contacto y el ruido. La selección cuidadosa es vital.
• Análisis de contactos de dientes (TCA): Las simulaciones de software avanzadas se utilizan para analizar los patrones de contacto entre la mezcla de dientes, asegurando una distribución de carga uniforme a través del flanco del diente y evitando las concentraciones de tensión localizadas.

B. Selección de material

La elección del material es fundamental para el rendimiento y la longevidad de un equipo de alta velocidad:

• Aceros de alta resistencia: Aceros especializados como aceros de carburación (por ejemplo, AISI 9310, 8620) y aceros nitrurales se usan comúnmente debido a su excelente resistencia y capacidad del núcleo para lograr una alta dureza de la superficie.
• Técnicas de endurecimiento de la superficie: Procesos como carburador (introducir carbono en la superficie para la dureza), nitrurro (introducir nitrógeno para la dureza de la superficie y la resistencia al desgaste), y endurecimiento por inducción (Calefacción y enfriamiento localizado) Crear un caso duro y resistente al desgaste mientras mantiene un núcleo dúctil difícil.
• Materiales livianos: Para aplicaciones donde el peso es crítico, como aeroespacial, aleaciones avanzadas o incluso compuestos se están explorando, aunque presentan sus propios desafíos de fabricación y rendimiento.
• Consideraciones: Las propiedades clave del material para los engranajes de alta velocidad incluyen alto fatiga (resistencia a la carga cíclica), superior resistencia al desgaste , adecuado tenacidad (resistencia a la fractura) y estabilidad térmica (Mantener propiedades a temperaturas elevadas).

C. Sistemas de lubricación

La lubricación efectiva es el alma de los engranajes de alta velocidad, la gestión de la fricción, el calor y el desgaste:

• Lubricación de niebla de aceite: Una fina niebla de aceite se dirige a la malla de engranaje, adecuada para cargas más ligeras y velocidades más bajas dentro del rango de alta velocidad.
• Lubricación de chorro: Los chorros de aceite de alta presión están dirigidos con precisión a la malla dientes, asegurando lubricación y enfriamiento directos y efectivos. Esto es común en las aplicaciones exigentes.
• Lubricación de aerosol de aceite: Similar a la lubricación de chorro pero con un patrón de pulverización más amplio.
• Selección de lubricante: La elección del lubricante es crítica, considerando su viscosidad (resistencia al flujo), la presencia de aditivos (por ejemplo, anti-ropa, presión extrema) y su propiedades térmicas (Estabilidad a altas temperaturas).
• Sistemas de filtración y enfriamiento: Los sistemas integrados son esenciales para eliminar los contaminantes del aceite y disipar el calor, manteniendo un rendimiento lubricante óptimo.

D. Selección de rodamiento

Los rodamientos admiten los ejes giratorios y deben soportar altas velocidades y cargas:

• Rodamientos hidrodinámicos: Estos rodamientos dependen de una película de aceite presurizada para separar el eje de la superficie del rodamiento, ofreciendo una excelente capacidad de carga y amortiguación a altas velocidades.
• Rodamientos de elementos rodantes: Se usan tipos de alta precisión y alta velocidad (por ejemplo, rodamientos de bolas de contacto angular, rodamientos de rodillos cilíndricos), a menudo con bolas de cerámica para una fricción reducida y una mayor capacidad de velocidad.
• Rodamientos magnéticos activos: Para velocidades extremas, se emplean un posicionamiento de eje preciso y contacto preciso, se emplean cojinetes magnéticos activos, utilizando fuerzas electromagnéticas para levitar y controlar el eje.

E. Rigidez de vivienda y sistema

La carcasa del engranaje y el sistema general deben estar diseñados para obtener la máxima rigidez para evitar la desalineación y controlar las vibraciones:

• Minimizar la desviación y la desalineación: Los diseños de carcasa rígida y el mecanizado preciso aseguran que los ejes y los engranajes permanecen alineados con precisión bajo cargas operativas.
• Amortiguación y aislamiento de vibración: Se incorporan materiales y diseños estructurales que absorben o aislan vibraciones para reducir el ruido y evitar la resonancia.
• Gestión de la expansión térmica: A medida que los componentes se calientan, se expanden. El diseño debe tener en cuenta la expansión térmica diferencial entre engranajes, ejes y carcasa para mantener las autorizaciones y la alineación.

IV. Control de fabricación y calidad

El rendimiento de los engranajes de alta velocidad bisagras en la fabricación de precisión ultra alta y un control de calidad estricto.

A. Mecanizado de precisión

Lograr la precisión requerida implica procesos de mecanizado avanzados:

• Engranaje paseando y conformado: Roughing inicial y semi-terminante de los dientes de engranaje.
• Molienda de engranajes: Un proceso de acabado crítico que elimina pequeñas cantidades de material para lograr perfiles de dientes precisos y acabados superficiales. Esto incluye Forma de molienda (usando una rueda de molienda con forma del perfil del diente) y molienda generativa (donde la rueda de molienda simula un engranaje de apareamiento).
• Procesos de superfinamiento: Técnicas como perfeccionamiento and cojinete se utilizan para lograr acabados superficiales extremadamente lisos, reduciendo la fricción y mejorando los patrones de contacto.

B. Procesos de tratamiento térmico

Después del mecanizado, los tratamientos térmicos se aplican para mejorar las propiedades del material:

• Carburación: Un proceso termoquímico que difunde carbono en la superficie del acero, seguido de enfriamiento y templado, para crear una caja dura resistente al desgaste.
• Nitruración: Un proceso de baja temperatura que difunde nitrógeno en la superficie del acero, formando nitruros duros que mejoran la dureza de la superficie, la resistencia al desgaste y la resistencia a la fatiga con una distorsión mínima.
• Endurecimiento por inducción: Utiliza la inducción electromagnética para calentar rápidamente y apagar áreas específicas del engranaje, lo que permite el endurecimiento localizado.

C. Control e inspección de calidad

La inspección rigurosa asegura que cada equipo cumpla con las especificaciones exigentes:

• Metrología de Gear: Instrumentos avanzados como Coordinar máquinas de medición (CMM) y dedicado probadores de rodillos de engranajes se utilizan para medir con precisión la geometría del diente, el plomo, el perfil y el enjuague.
• Pruebas no destructivas (NDT): Técnicas como inspección de partículas magnéticas (para detectar grietas superficiales) y prueba ultrasónica (para detectar fallas internas) se emplean para garantizar la integridad del material sin dañar el componente.
• Equilibrio de componentes giratorios: Los engranajes de alta velocidad y sus ejes asociados deben estar dinámicamente equilibrados para minimizar las vibraciones y garantizar un funcionamiento suave.

V. Aplicaciones de engranajes de transmisión de alta velocidad

Los engranajes de transmisión de alta velocidad son indispensables en una amplia gama de industrias donde el rendimiento y la eficiencia son primordiales.

A. aeroespacial

La industria aeroespacial es un excelente ejemplo de dónde son los engranajes de alta velocidad:

• Motores de aeronaves: En los motores de turbofán y turbopropulsores, las cajas de cambios son esenciales para conectar la turbina de alta velocidad con el ventilador o la hélice de velocidad más lenta, lo que optimiza la eficiencia.
• Transmisiones de helicópteros: Estas cajas de cambios complejas transmiten energía desde el motor al rotor principal y de cola, lo que requiere una confiabilidad y densidad de potencia excepcionales.
• Unidades de energía auxiliar (APU): Pequeños motores de turbina de gas en aviones que proporcionan energía para las operaciones de inicio y tierra también utilizan engranajes de alta velocidad.

B. Generación de energía

En el sector energético, estos engranajes son vitales para convertir la energía de rotación de alta velocidad:

• Turbinas de gas: Las cajas de cambios de alta velocidad conectan las turbinas de gas a los generadores, bajando la alta velocidad de rotación de la turbina a la velocidad sincrónica requerida por la red eléctrica.
• Turbinas de vapor: Similar a las turbinas de gas, las cajas de cambios se utilizan para que coincidan con la velocidad de la turbina con el generador.
• Cajas de cambios de turbina eólica: Mientras que el rotor principal funciona a velocidades más bajas, algunas etapas dentro de la caja de cambios de grandes turbinas eólicas pueden implicar engranajes de alta velocidad.

C. automotor

Las aplicaciones automotrices de alto rendimiento y de alto rendimiento dependen cada vez más de estos engranajes:

• Vehículos de alto rendimiento: En autos de carreras y superdeportivos, las cajas de cambios especializadas están diseñadas para manejar velocidades extremas del motor y salidas de energía.
• Transmisiones de vehículos eléctricos (EV): Como los motores eléctricos a menudo operan a RPM muy altas para una eficiencia óptima, los engranajes de reducción de alta velocidad son cruciales para hacer coincidir la velocidad del motor con la velocidad de la rueda.

D. maquinaria industrial

Numerosas aplicaciones industriales se benefician de la eficiencia y la densidad de potencia de los engranajes de alta velocidad:

• Compresores: Utilizado en diversas industrias (por ejemplo, petróleo y gas, HVAC) para impulsar compresores centrífugos de alta velocidad.
• Zapatillas: Los engranajes de alta velocidad pueden conducir bombas especializadas para la transferencia de fluidos en procesos industriales.
• Máquinas herramientas: Las máquinas herramientas de precisión a menudo incorporan cajas de cambios de huso de alta velocidad para operaciones de mecanizado de alta velocidad.
• Ligas de prueba: En la investigación y el desarrollo, las cajas de cambios de alta velocidad son componentes fundamentales de las plataformas de prueba diseñadas para simular condiciones de operación del mundo real para diversas maquinaria.

VI. Tendencias e innovaciones futuras

El campo de los engranajes de transmisión de alta velocidad está evolucionando continuamente, impulsado por la demanda de un rendimiento, eficiencia y confiabilidad aún mayor.

A. Materiales avanzados

La investigación sobre nuevos materiales promete superar aún más los límites:

• Engranajes de cerámica: Ofreciendo dureza excepcional, resistencia al desgaste y capacidad de alta temperatura, se están explorando engranajes de cerámica para aplicaciones extremas donde los aceros tradicionales se quedan cortos.
• Compuestos avanzados: Los compuestos livianos y de alta resistencia podrían revolucionar el diseño de engranajes, particularmente para aplicaciones sensibles al peso.
• Fabricación aditiva (impresión 3D): Esta tecnología permite la creación de geometrías de engranajes complejas que son imposibles con el mecanizado tradicional, lo que potencialmente permite estructuras internas optimizadas y características integradas.

B. Engranajes inteligentes/monitoreo de condición

La integración de la inteligencia en los sistemas de Gear es una tendencia significativa:

• Sensores integrados: Incrustar sensores directamente en engranajes o cajas de cambios para monitorear parámetros como la temperatura, la vibración y la tensión en tiempo real.
• Mantenimiento predictivo y diagnósticos impulsados por la IA: Los datos de estos sensores, combinados con inteligencia artificial y aprendizaje automático, pueden predecir fallas potenciales antes de que ocurran, permitiendo el mantenimiento proactivo y minimizando el tiempo de inactividad.

C. Tecnologías de reducción de ruido y vibración

Los esfuerzos continuos tienen como objetivo hacer que los engranajes de alta velocidad sean más silenciosos y suaves:

• Control de ruido activo: Uso de ondas de sonido antifase para cancelar el ruido del engranaje.
• Materiales de amortiguación avanzados: Desarrollo de nuevos materiales y diseños estructurales que absorben y disipan más efectivamente las vibraciones.

D. transmisiones híbridas y eléctricas

El cambio hacia la electrificación influye en el diseño de engranajes:

• Optimización para características del motor eléctrico: Los engranajes se están diseñando específicamente para interactuar con las características únicas de la velocidad de la velocidad de los motores eléctricos, que a menudo requieren velocidades de entrada más altas y diferentes relaciones de reducción.
• Integración con la electrónica de potencia: Integración más cercana entre los sistemas de engranajes mecánicos y las unidades de control electrónico para un rendimiento y eficiencia optimizadas.

Vii. Conclusión

Los engranajes de transmisión de alta velocidad representan un pináculo de la ingeniería mecánica, que encarna la precisión, la ciencia de los materiales y la fabricación avanzada. Son componentes críticos que permiten la alta densidad de potencia, la eficiencia y el rendimiento exigidos por la maquinaria moderna en diversas industrias. Desde mitigar las cargas dinámicas y la gestión de desafíos térmicos hasta seleccionar materiales avanzados y emplear técnicas de fabricación ultra precisas, cada aspecto de su diseño y producción es un testimonio de la excelencia en la ingeniería.

A medida que las industrias continúan superando los límites de velocidad y eficiencia, el papel de los engranajes de alta velocidad solo crecerá. Con innovaciones continuas en los materiales, la integración de tecnologías inteligentes para el monitoreo de condiciones y las adaptaciones para el paisaje en evolución de las transmisiones híbridas y eléctricas, el campo de los engranajes de transmisión de alta velocidad está preparado para la evolución continua, lo que impulsa la próxima generación de maquinaria de alto rendimiento. .
